真空清洗炉设计关键点有哪些?

2020-11-11 09:45:36

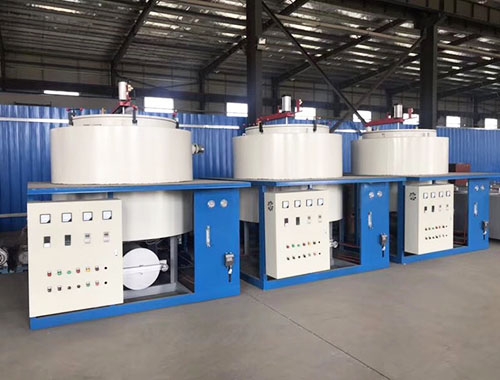

真空清洗炉在支撑体以下的炉腔壁渐收成漏斗形,漏斗形下端汹同竖轴线地与落料管固连一起;真空清洗炉是把化纤组件过滤芯通过一定工艺进行有效清洗的专用设备。主要部件有:真空密封炉膛、不锈钢电加热管、废料收集罐、水喷淋洗涤器、水环式真空泵、工件吊篮、控制柜。



状表面内沿装置有活动的隔热炉口盖,环带状表面外沿安装着能活动启闭的炉盖,炉盖为夹套中空,它与夹套中空的炉口顶部环带状表面接触部也成相互吻合的环带状表面,两环带状表面间加有真空密封垫圈,炉盖由活动紧固件与炉体密封紧固一起,炉体夹套中空腔壁以下的炉腔壁成单层,单层壁外围绝缘地绕装着若干组电加热炉丝,各组炉丝由微机控制工作的电加系统控制供电,炉丝外围填充保温材料并包加外壳,在绕装加热炉丝的炉腔壁下部腔内壁上设置有向炉腔内突的放置清洗物篮筐的支撑体,支撑体对称分布在与炉体竖轴线垂直的平面圆内。


水冷却系统由真空清洗炉体上端中空夹套水冷却部分及进出水管、炉盖中空夹套水冷却部分及进出水管、落料管的水冷却部分及进出水管、总进水管及水栓、水路均压罐、各水路控制水栓及水流量计、总出水管及供水故障自动报警保护的电子电路组装而成;清洗物装卸系统的结构是:一个能在平面周角(360°角)内旋转任意角度并能旋转后定位的微型起重机安装在立式真空清洗炉体外围处适当位置的机架上,该微型起重机包括可活动的起重臂、定滑轮组、吊索、吊钩、装清洗物的吊篮筐及转动和升降的操纵机构。
