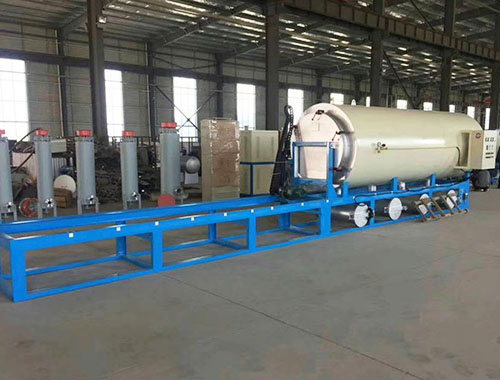

真空清洗炉是大型的热处理设备，能够进行真空退火、真空时效等多种加工。能控制和编入上百个热处理曲线点，分上下、左右、前后六个区域控温，有多点和单点温度记录仪以及过温保护装置，炉温均匀性可控制在一定范围内，另配有高纯氮高流量强冷装置。真空炉装炉量大、效率高，对复杂零件和特殊要求的零件无需加工处理。

用途：

主要用于铝合金热交换器等铝制品,不锈钢、钛合金、轴承钢、高速钢、高温合金、不锈钢等材料的真空回火,以及有色金属的时效和退火处理以及不锈钢换热器、机油冷却器的真空钎焊。

特点：

1.采用分区式加热器布置,将加热区内温度保持均匀一致。

2.真空环境中钎焊的,可保持工件的光洁。

构成:

设备真空系统主要由真空室、泵系统和热交换器和各控制阀组成。各阀门均为气动阀，由PLC控制气动阀进行控制。主要由不锈钢加热室壳体、陶瓷绝缘件、不锈钢反射屏、加热器、水冷电极等组成。

原理

真空系统工作时，首先启动机械泵、扩散泵和维持泵，同时打开维持泵阀和前级阀，对扩散泵进行抽真空。当真空度达到系统某一设定值时，罗茨泵启动，同时打开旁路阀，关闭前级阀，此时进行抽低真空，当扩散泵加热至规定温度，并且当真空度高于规定值时，打开高阀，关闭旁路阀，打开前级阀。此时对真空室抽真空，达到工艺要求的真空度以后，方可进行热处理工作。热加工过程完成后，由热交换器对真空室充入高纯氮气进行强制冷却，完成整个工艺过程。
